Дренаж участка в Клину
Заказчик обратился с задачей отвести воду от дома, исключить подтопление фундамента. На осмотре выявили две причины, отсутствовала ливневая канализация, отсутствовал кольцевой дренаж.
Наши менеджеры свяжутся с вами в ближайшее время
Нажимая «Отправить», вы соглашаетесь с Политикой конфиденциальности.
Параметры проекта:
- Локация: Клин
- Объём дренажа: 65 м.п.
- Уклон дрены: 2 см на 1 м.п.
- Щебень: фракция 20–40.
- Колодцы: ревизионные, приёмный колодец.
- Срок: дренаж 2 дня, весь комплекс с ливнёвкой и отмосткой 3 дня.
- Дополнительно: ливневая канализация, дождеприёмники, отмостка из тротуарной плитки.
Причины подтопления
- Отсутствовала ливневая канализация, вода с кровли стекала к цоколю.
- Не было кольцевого дренажа фундамента, грунтовые и поверхностные воды задерживались у стен.
Уклон трассы задаём сразу, используем шнур и уровень; это исключает обратные уклоны.
Принятое решение
Для объекта в Клину предусмотрен кольцевой дренаж фундамента протяжённостью 65 м.п., расчётный уклон 2 см на 1 м к приёмному колодцу и ревизионным точкам. Контур замкнут по периметру, обеспечивает стабильный сбор и самотёчный отвод грунтовых и поверхностных вод от цоколя.
Конструкция дрены, обойма из геотекстиля, щебёночная фильтрующая подушка фракции 20–40, перфорированная труба в фильтрующем чулке. Заворот полотна предотвращает заиливание, щебень формирует водопроницаемое ложе и стабилизирует контур.
В поворотных и контрольных узлах предусмотрены ревизионные колодцы; через них выполняется сезонная промывка, мониторинг уровня воды и контроль работоспособности дренажа без вскрытия трассы.
Ливневая канализация спроектирована отдельным контуром из неперфорированных труб; под каждой водосточной трубой установлены дождеприёмники с боковым вводом в магистраль. Гидравлическая развязка ливнёвки и дрены исключает перетоки и перегрузку системы при пиковых осадках.
Сбор стоков организован в приёмный колодец, куда сходятся дренажный контур и ливневая магистраль; далее предусмотрен самотёчный отвод по уклонам согласно трассировке.
Финишное покрытие, отмостка из тротуарной плитки с уклоном от дома; она работает в комплексе с дренажом и ливневой канализацией, направляет поверхностную воду к дождеприёмникам и снижает увлажнение зоны цоколя.
Нажимая «Отправить», вы соглашаетесь с Политикой конфиденциальности.
Этапы работ
Разметка и земляные работы

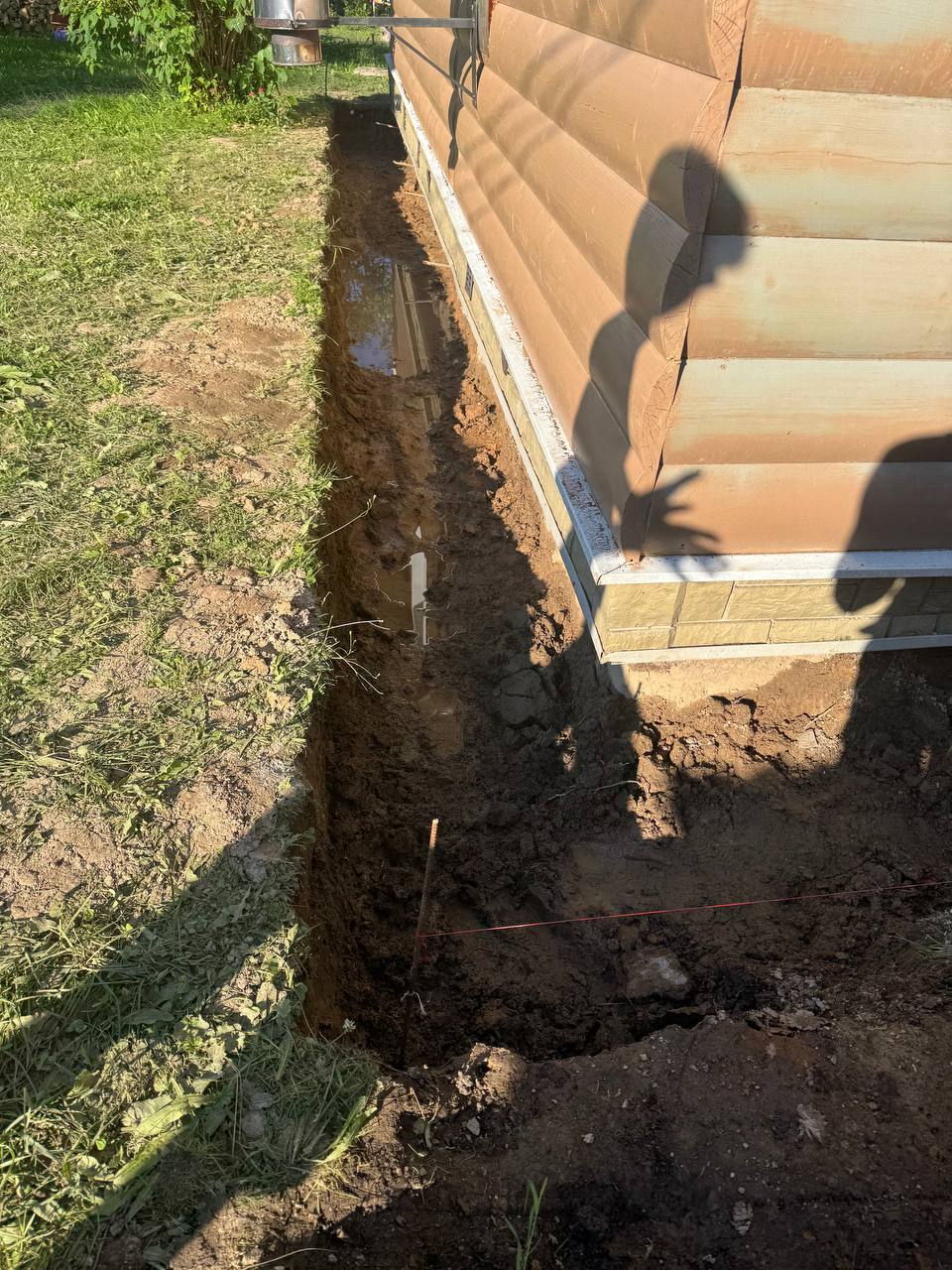

Разметили трассу, задали уклон к колодцам, разработали траншею по периметру.
Подготовка основания

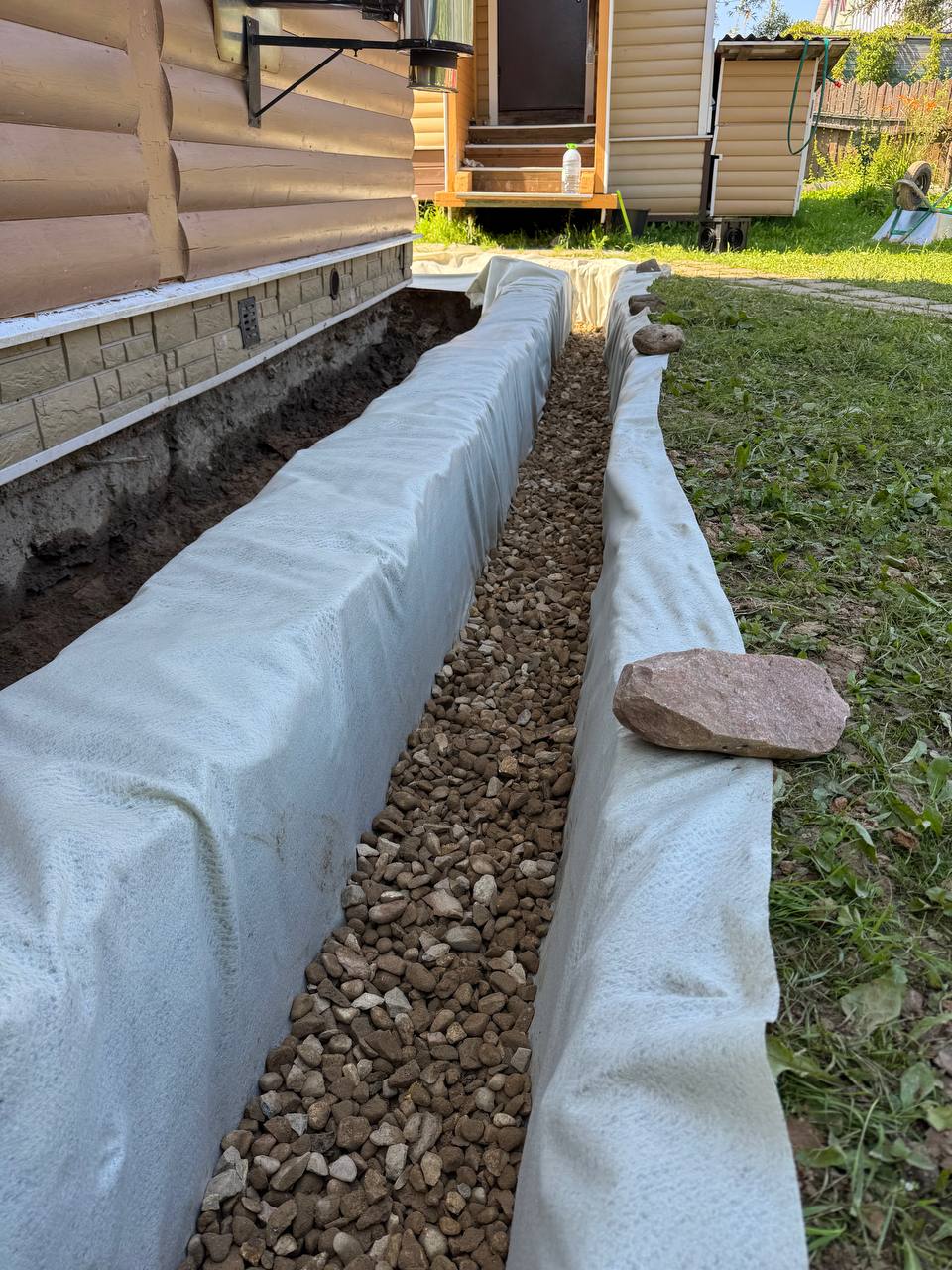

Уложили геотекстиль лотком с запасом под заворот, выполнили щебёночную подушку 20–40.

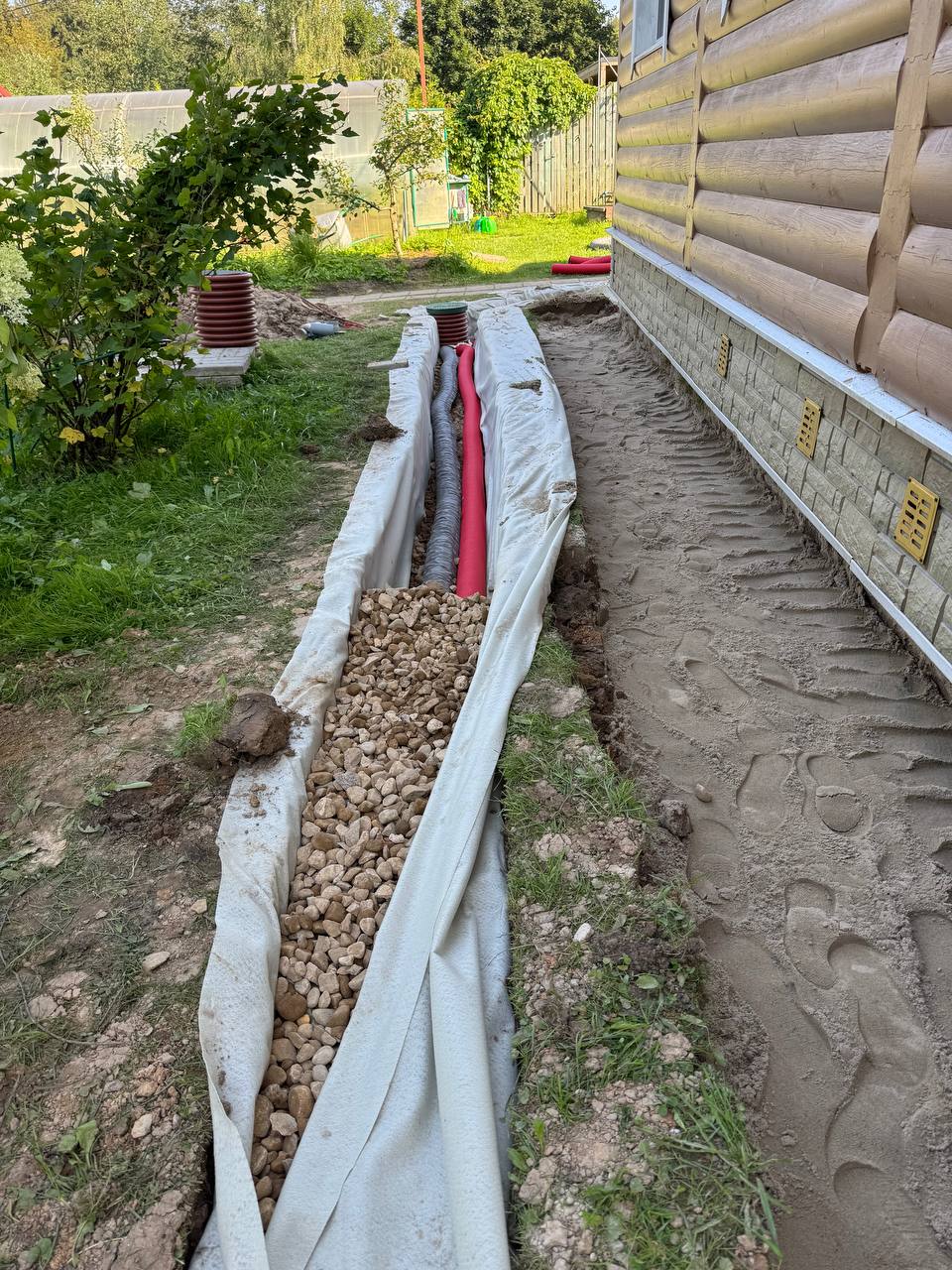

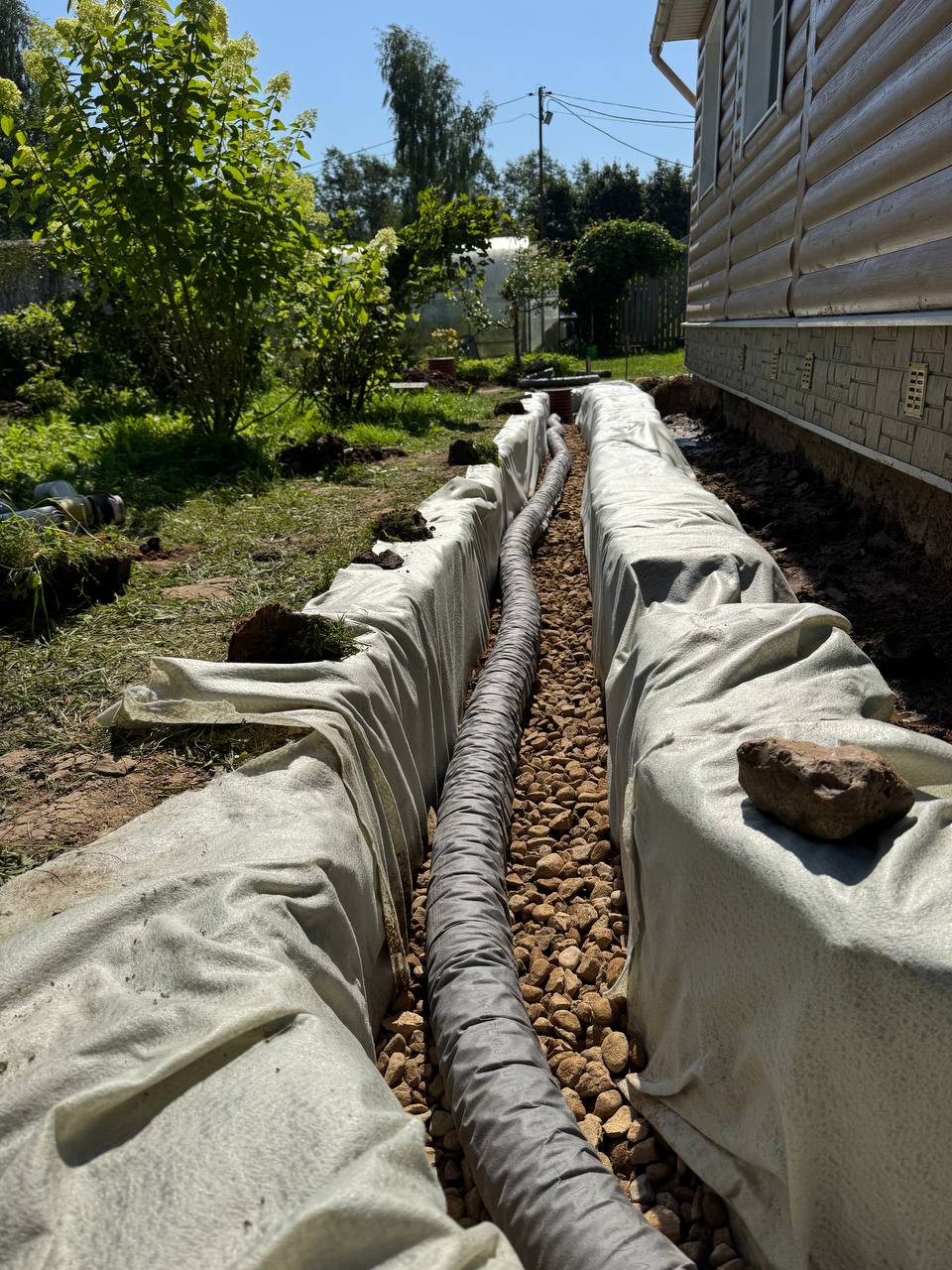

Формирование обоймы и укладка дрены
Сформировали обойму из геотекстиля, уложили перфорированную трубу в фильтрующем чулке, проверили уклон 2 см на 1 м.п.
Обсыпка и заворот геотекстиля
Обсыпали трубу щебнем до проектной отметки, закрыли обойму заворотом геотекстиля.

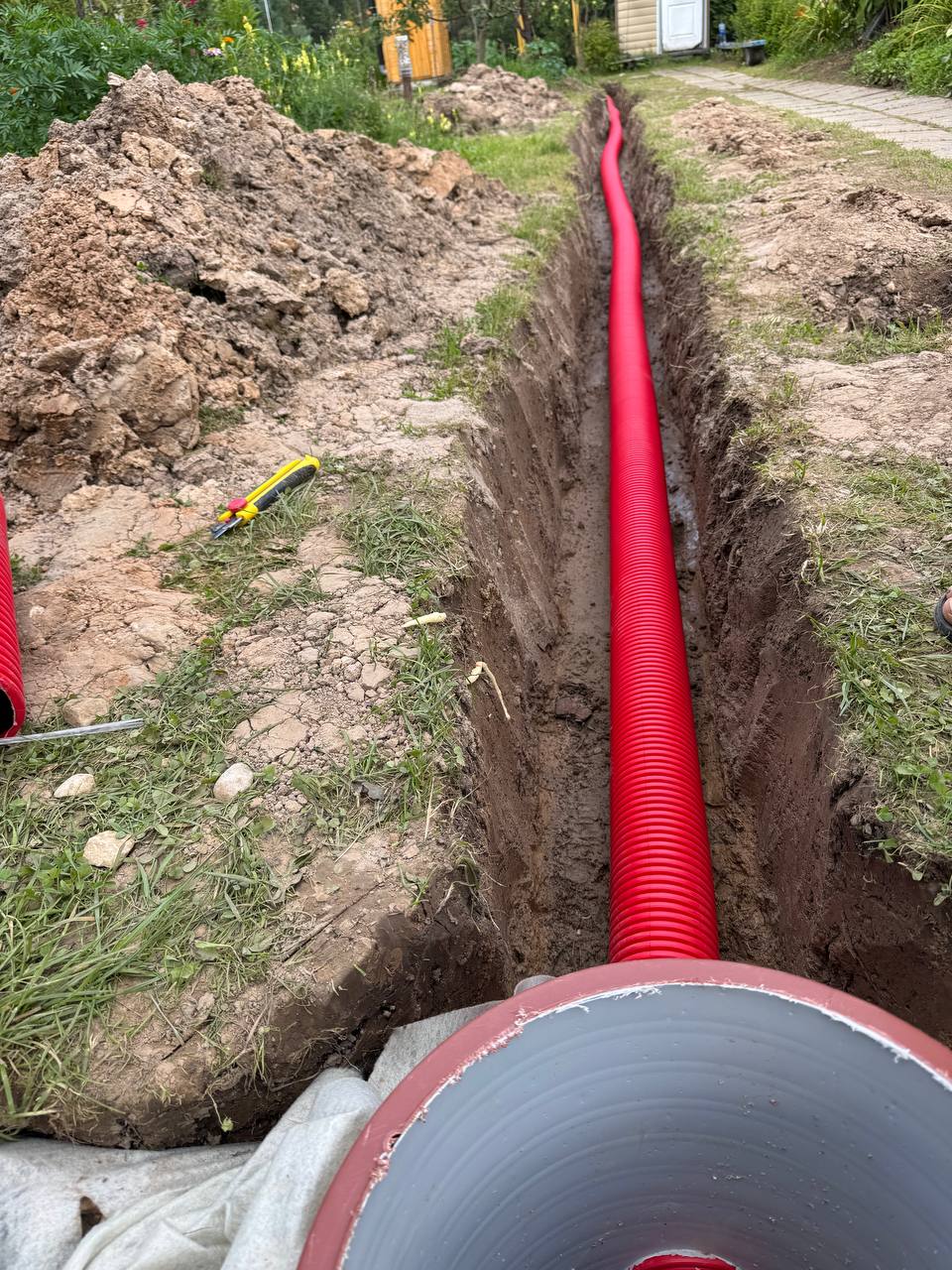

Устройство ливневой канализации

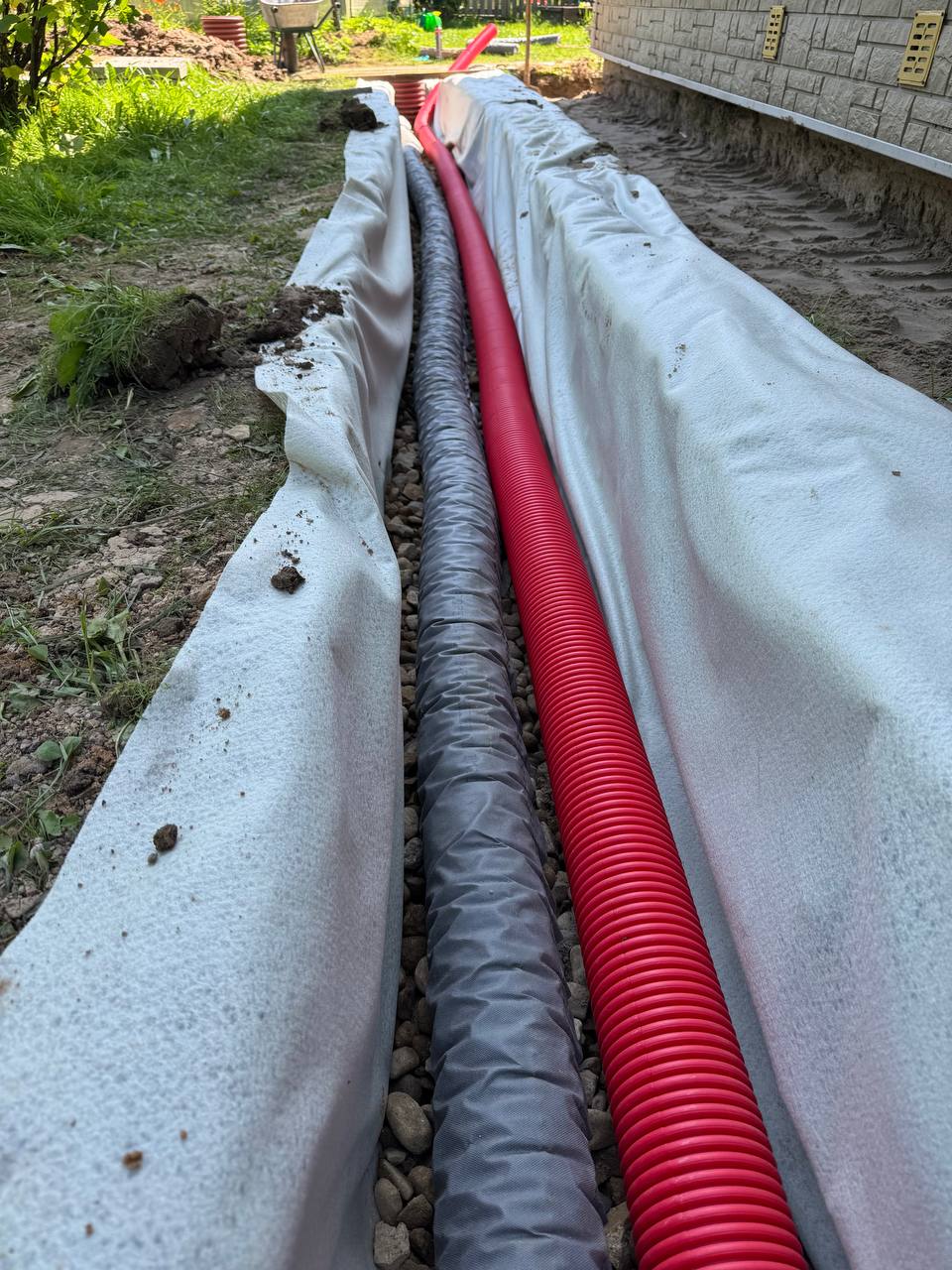

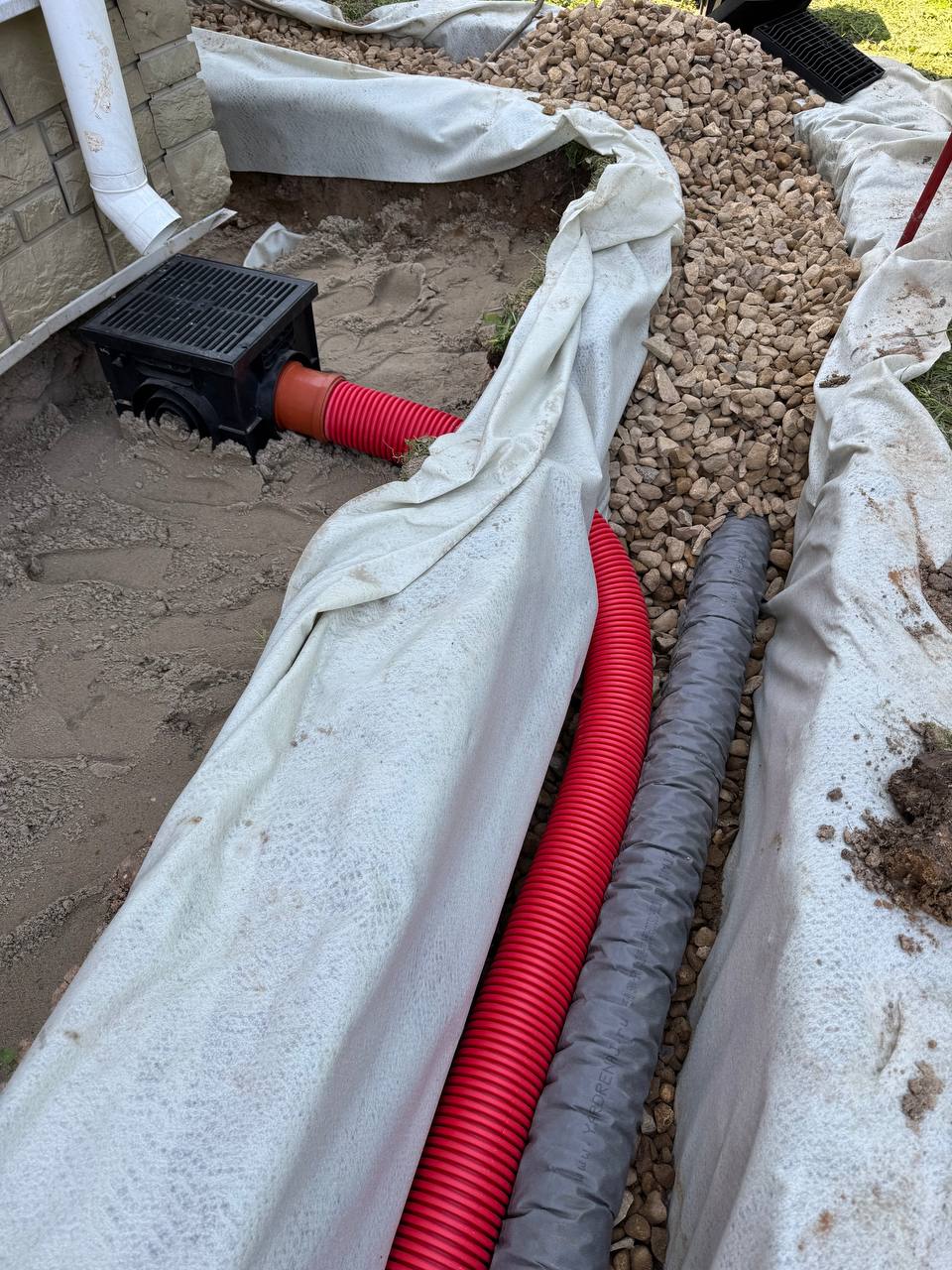

Проложили ливнёвку параллельно дрене, выполнили вводы к дождеприёмникам, вывели магистраль в приёмный колодец.

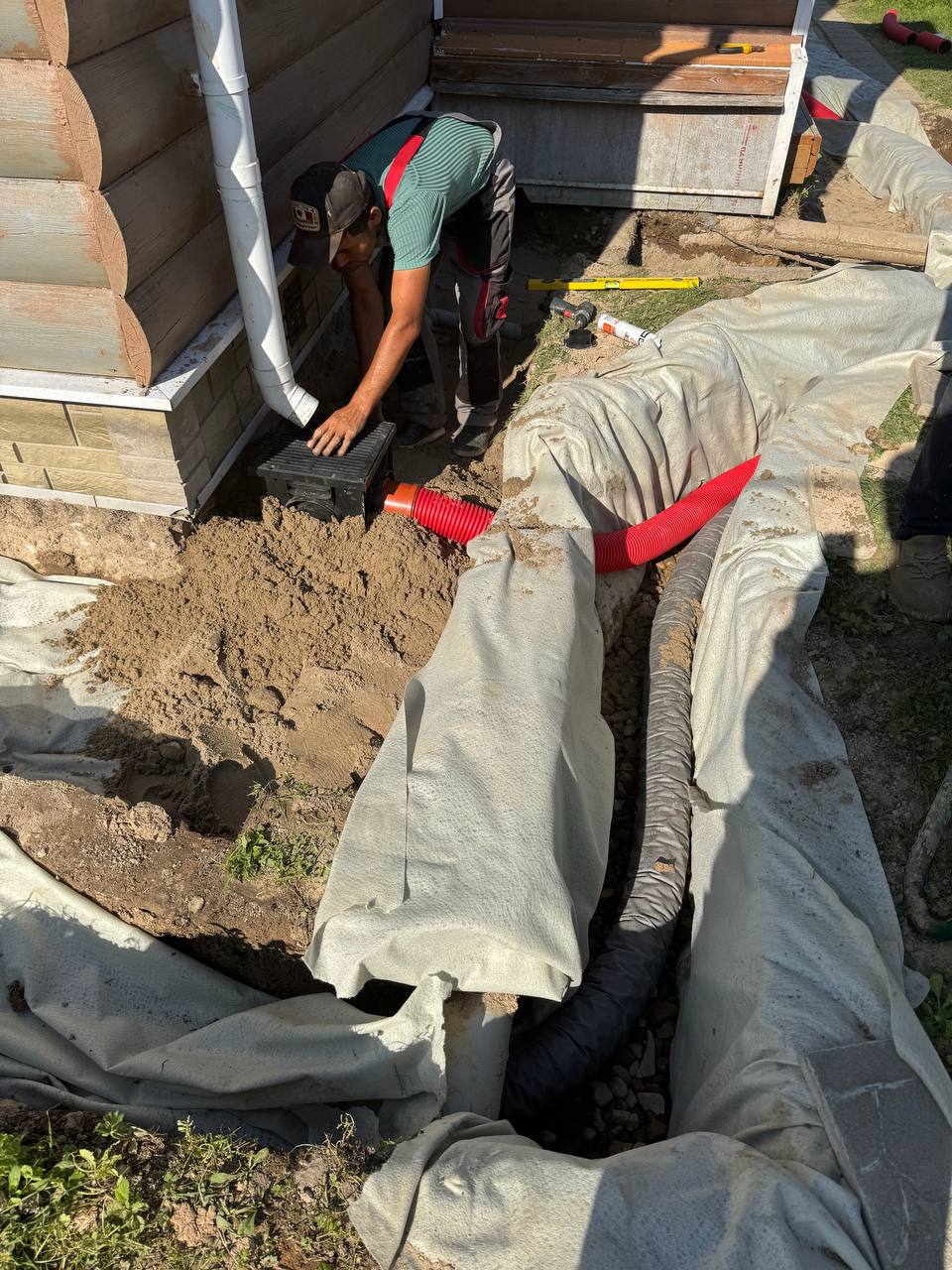

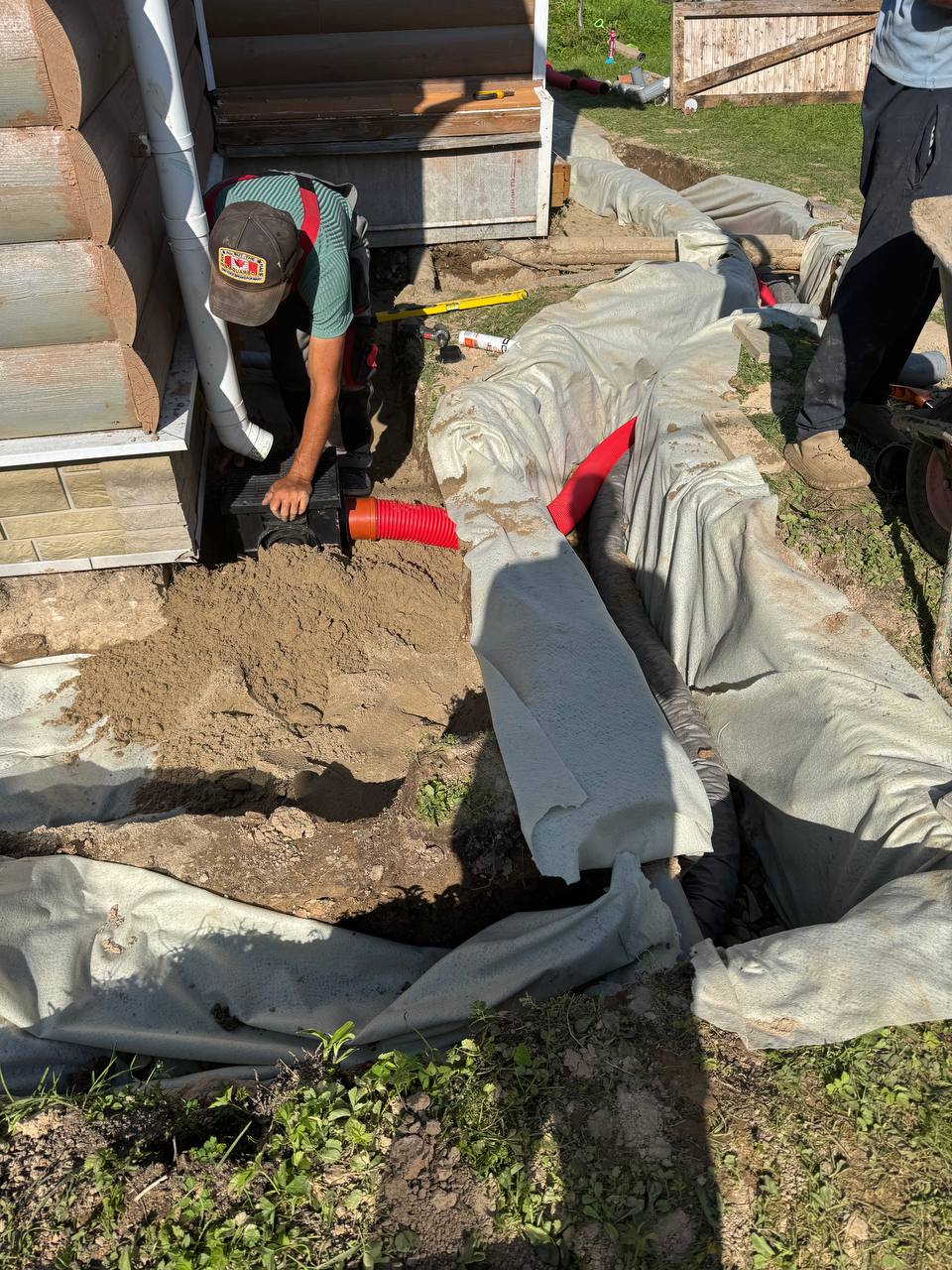

Монтаж дождеприёмников

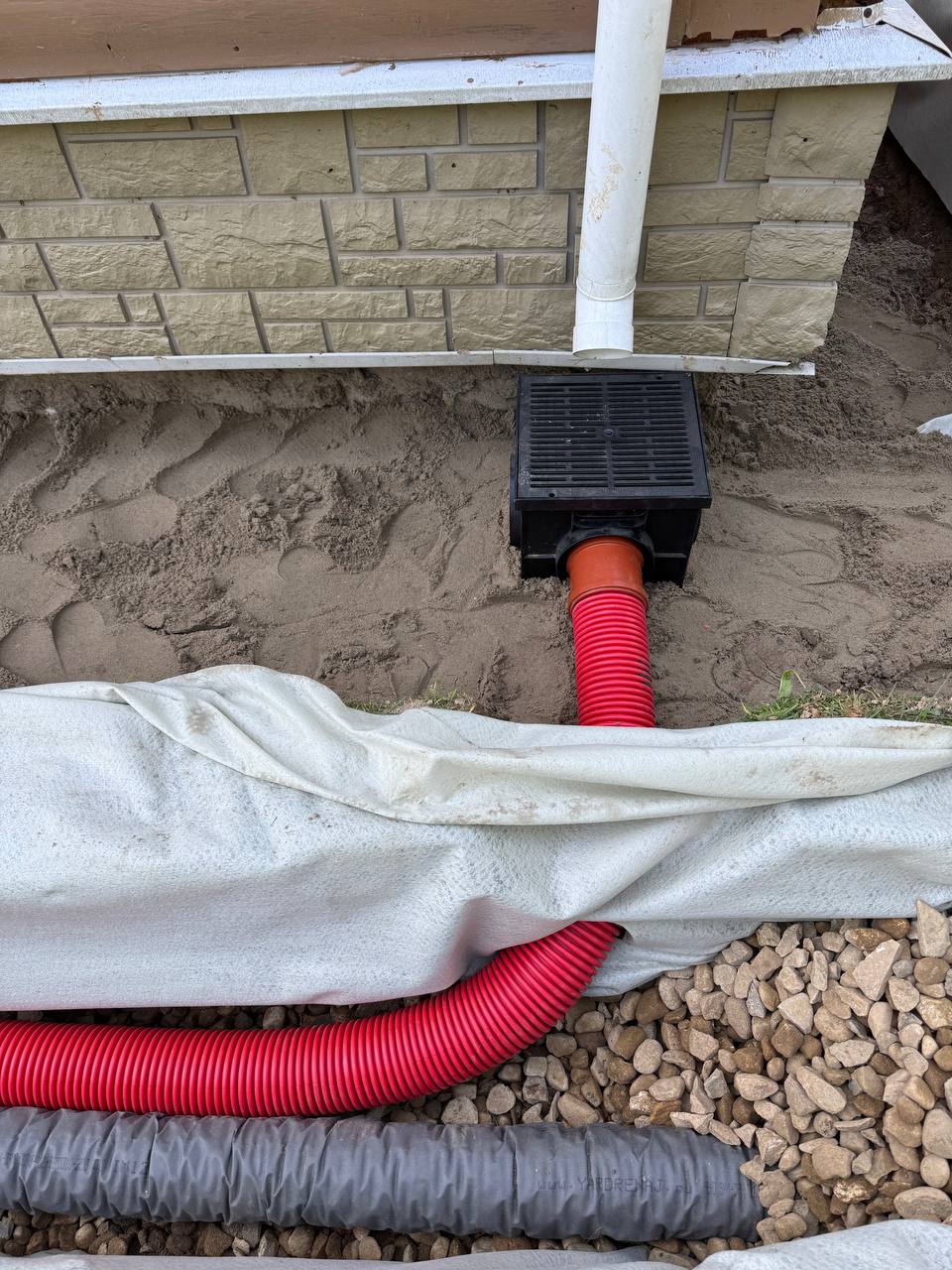

Установили дождеприёмники под всеми водосточными трубами, подключили боковым вводом к ливнёвке.

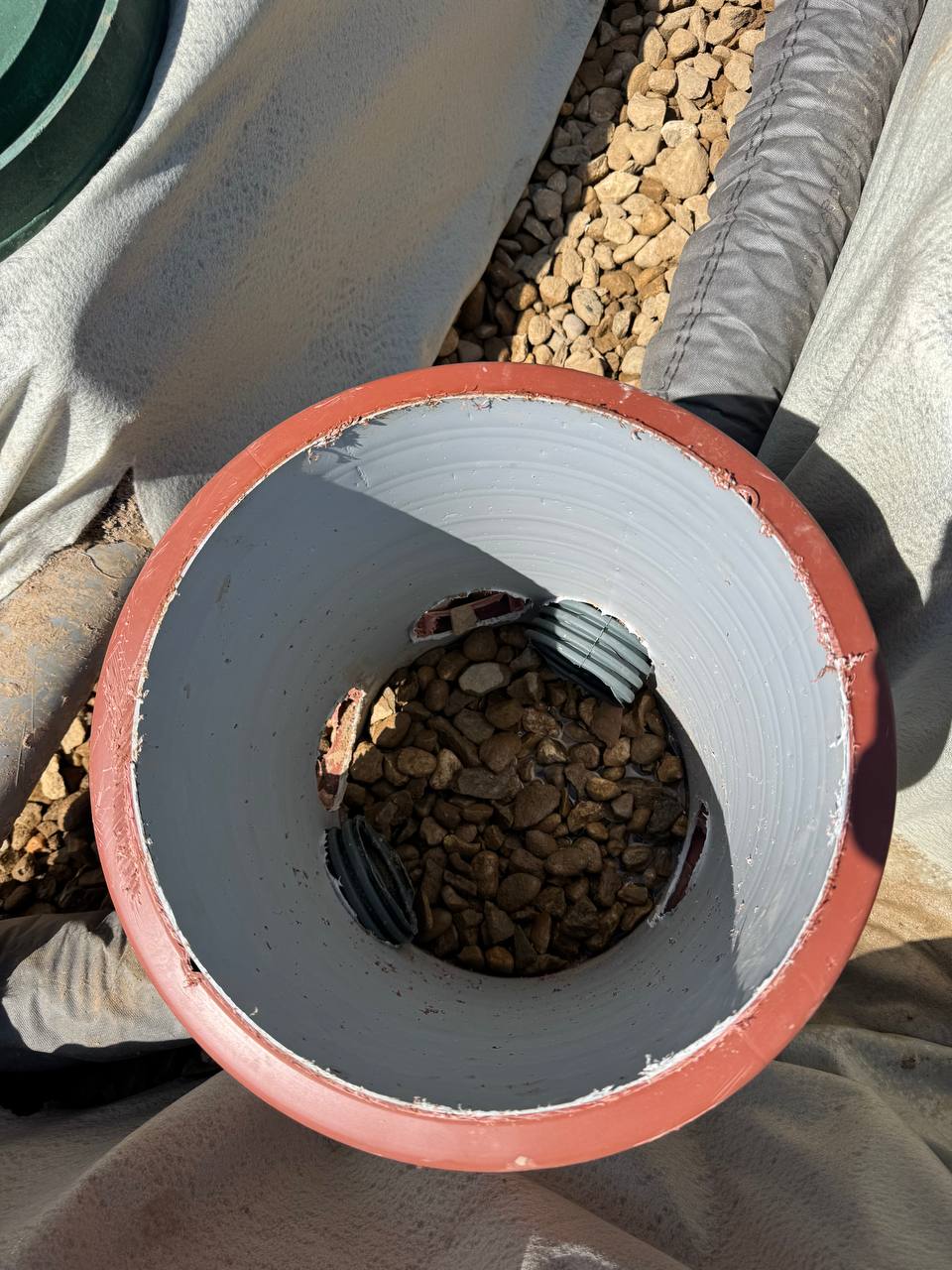

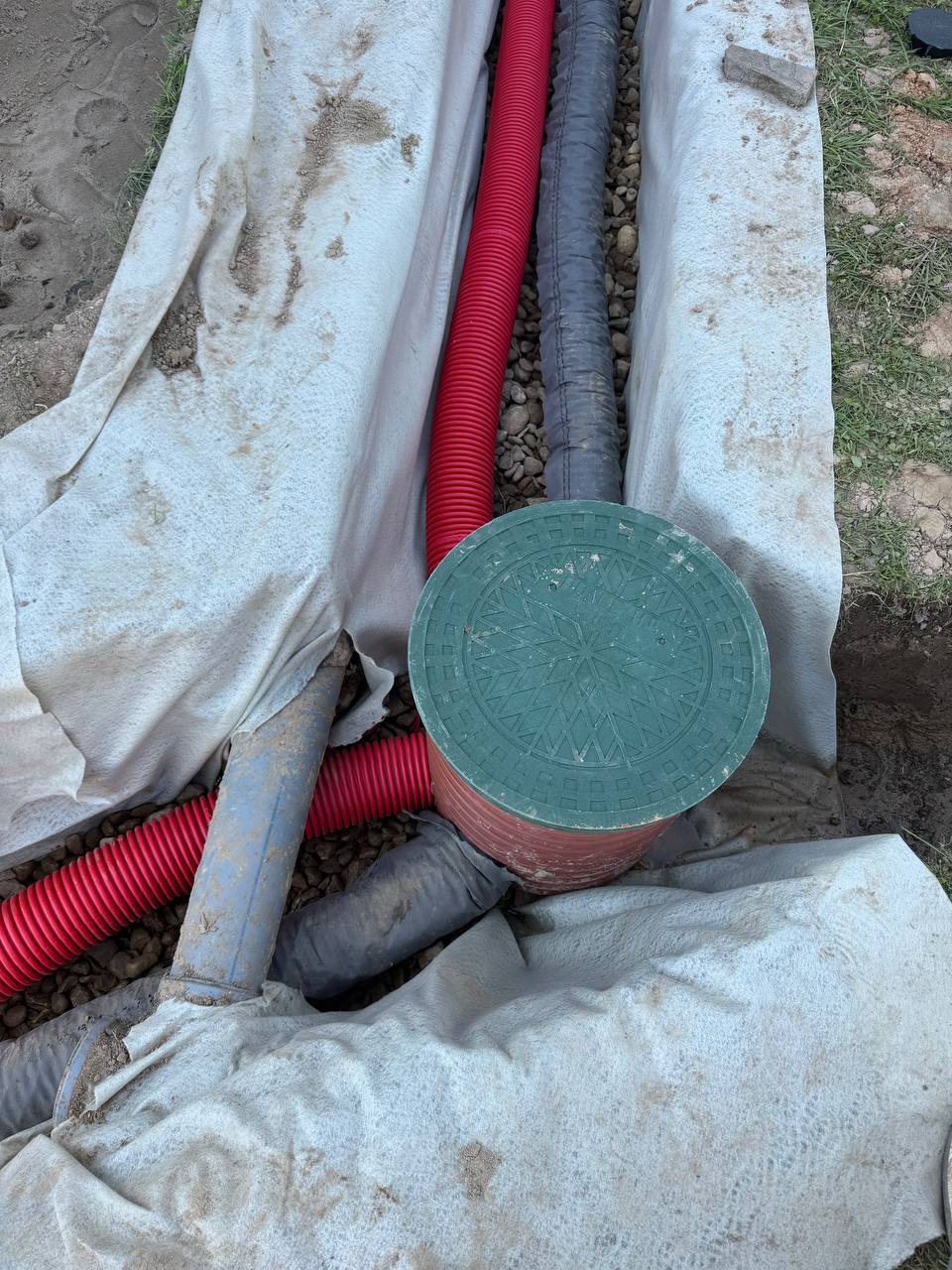

Ревизионные колодцы
Установили дождеприёмники под всеми водосточными трубами, подключили боковым вводом к ливнёвке.

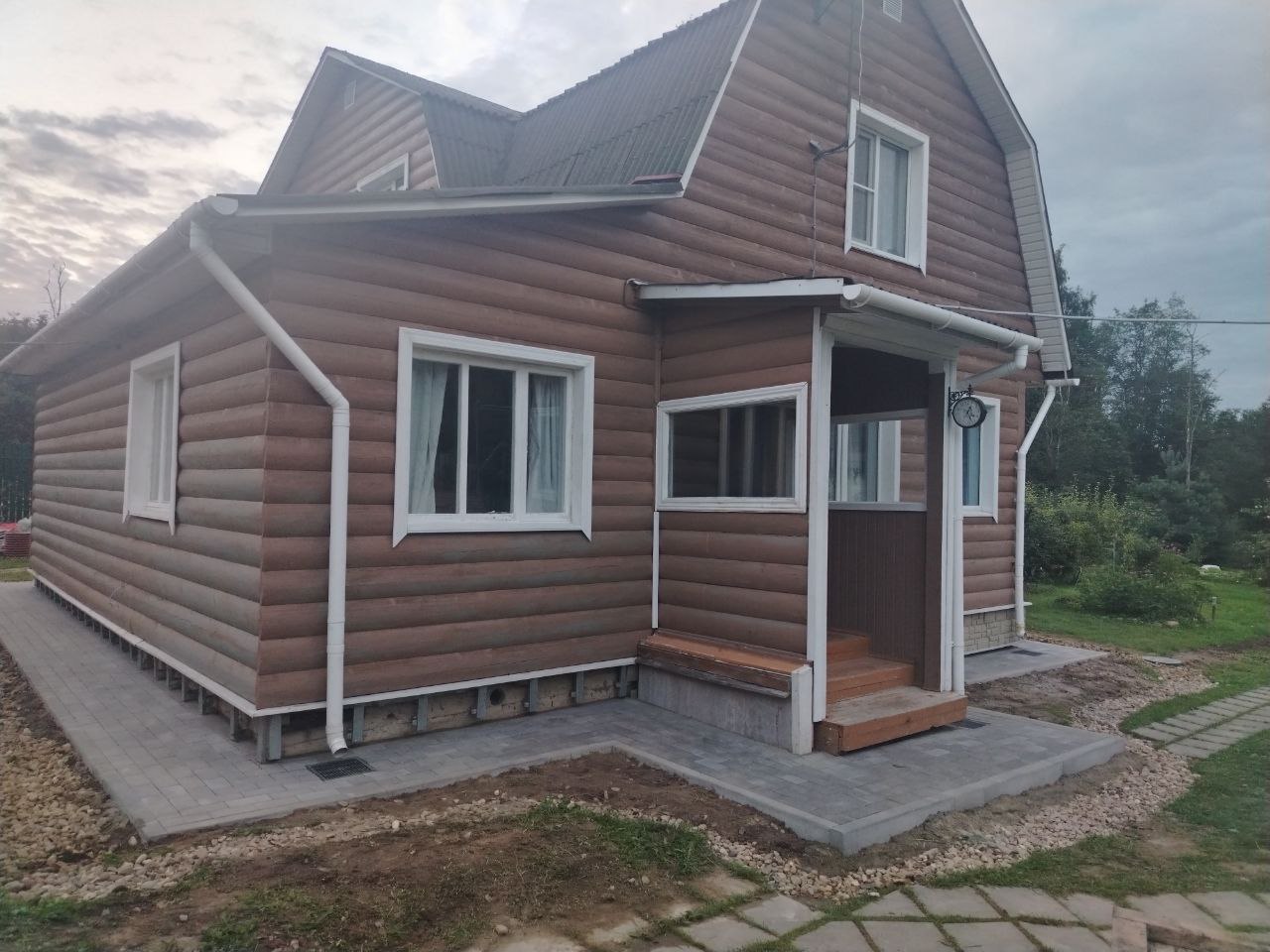

Обратная засыпка и отмостка
Выполнили обратную засыпку песком, подготовили основание и уложили отмостку из тротуарной плитки с уклоном от дома.
Дренаж работает при двух условиях, правильный уклон и чистая ливнёвка; ревизионные колодцы обязательны для сезонной промывки.
Сроки
- Дренаж фундамента 65 м.п.: 2 дня
- Полный комплекс с ливнёвкой и отмосткой: 3 дня
Смета проекта
| Работа | Стоимость |
|---|---|
| Копка траншей вручную | 52 000 ₽ |
| Формирование обоймы из геотекстиля | 8 250 ₽ |
| Укладка дренажной трубы | 13 000 ₽ |
| Обсыпка трубы щебнем | 10 500 ₽ |
| Монтаж ревизионного колодца | 5 500 ₽ |
| Обратная засыпка песком | 4 500 ₽ |
| Материалы | 68 000 ₽ |
| Итого по дренажу 65 м.п. | 161 750 ₽ |
Результат
- У цоколя сухо, вода уходит в приёмный колодец.
- Ливнёвка собирает сток с кровли через дождеприёмники.
- Отмостка защищает фундамент, уклон отводит воду от дома.
Обслуживание и рекомендации
Ревизионные колодцы проверять и промывать дрену минимум 1 раз в сезон после листопада. Решётки дождеприёмников очищать по мере засорения, особенно после ливней и весеннего таяния. Отмостку осматривать весной и осенью, контролировать уклоны и целостность покрытия; при просадках выполнять подсыпку и восстановление уклонов.
